Kontinuierliche X-Achse in Qlik Sense (updated June 2018 Release)

Still und heimlich hat sich ein altes QlikView Feature auch in den Charteinstellungen von Qlik Sense eingefunden: die kontiniuierliche X-Achse. Hat man viele Datenpunkte in einer Zeitreihe und nur einen beschränkten Darstellungsraum, will man möglichst den gesamten Zeitverlauf auf einem Blick sehen.

In QlikView kennen wir diese Einstellung schon lange. Hier ein Beispiel mit den Qlik DataMarket Wetterdaten für Wien.

QlikView kontinuierliches Kombichart
Temperatur und Niederschlagsverlauf in Wien 2014-2015 als kontinuierliches Kombichart


In Qlik Sense gab es in den ersten Versionen diese Einstellung gar nicht. In Qlik Sense 3 kam dann erstmals das Liniendiagramm, jetzt in Qlik Sense 3.1 SR4 haben auch Kombichart und Balkendiagramm das Setting bekommen.

Links die alten Darstellungen. Rechts die Darstllung mit der kontinuierlichen X-Achse
Während man in den linken Charts immer nur wenige Datensätze sieht (und dann scrollen muss), sieht man in den rechten Charts den gesamten Zeitraum - verdeutlicht mit der SQRT-Funktion.

Das Setting um die kontinuierliche X-Achse zu aktivieren
Wie Oleg Troyansky in seinem Blogpost geschrieben hat, funktionieren die kontinuierlichen Charts  in Qlik Sense zusammen mit einem Derived Kalenderfeld als "Time-Aware" Charts. Aber Achtung: bei großen Datenmengen dürften die Derived Fields einen großen Overhead haben.

Beide Applikationen für QlikView und Qlik Sense gibt es hier zum Download.

Update August 2018

Mit Qlik Sense June 2018 kann jetzt auch das MiniChart für die Kontinuierlichen Charts abgedreht werden.






Qlik Sense April und June 2018 Release - Mehr am Grid

Wer die Releasenotes & What's New von Qlik Sense April 2018 aufmerksam gelesen hat, hat vielleicht bemerkt, dass nun die Gridgröße für das Positionieren der Objekte am Arbeitsblatt geändert werden kann (Eigenschaften des Arbeitsblatts - Gitternetzabstand - Eng|Mittel|Weit).

Nach der Installation kommt aber die große Enttäuschung -  das funktioniert nur für Arbeitsblätter die man neu in Qlik Sense April 2018 erstellt! Bevor Sie jetzt alle bestehenden Arbeitsblätter umbauen, bitte noch ein paar Tage Geduld: mit dem Qlik Sense June 2018 Release kann man die Gridgröße jetzt auch auf bestehenden Arbeitsblättern ändern.

Und noch viel besser: man kann das Arbeitsblatt erweitern. Also vertikal Scrollen lassen. Damit kann man nun viel mehr Objekte auf einem Reiter positionieren.

Hier vorab ein animiertes .gif vom Technical Preview!


Wer einen Qlik Community User hat, kann sich das Technical Preview hier herunterladen! Vor allem der "Insight Generator" ist eine fundamentale Änderung um noch schneller an ein Self Service Dashboard zu kommen. PS: wenn Sie in June 2018 Release einen ganz normalen Filter an die Oberfläche ziehen wollen, dann ist die SHIFT-Taste Ihr Freund :-)







Vorjahre und aktuelle Monatssummen in einem Balkendiagramm

Manchmal sind unsere Kunden mutiger als wir selbst. Wir erhielten die Anfrage, ob man in Qlik die zwei Vorjahre und die aktuellen Monatsperioden in einem Chart gemeinsam darstellen kann.

Zwei Vorjahre und die aktuellen Perioden (verschobenes Geschäftsjahr) in einem gemeinsamen Chart


Intuitiv hätte ich gesagt "NEIN, eher nicht", weil JAHR und MONAT zwei verschiedene Dimensionen sind.

In QlikView hätte man natürlich die Möglichkeit zwei Charts nebeneinander zu schummeln, aber spätestens beim Export wäre das Negativ aufgefallen. Die zweite Möglichkeit die mir Adhoc eingefallen wäre, wäre eine Formel für jede einzelnen Balken zu schreiben. Das ist aber aufwändig und in Kombination mit den gewünschten Stacked Bars auch nicht ohne weiteres möglich. Eine Lösung im Datenmodell wäre wohl machbar, ist aber immer extra Arbeit.

Der Kunde ist dann selbst mit einer sehr interessanten Lösung auf uns zugekommen, die ich hier vorstellen möchte. Unterhalb das Ergebnis als animiertes .gif - in der Qlik Sense Applikation sind zwei Balkendiagramme. Im oberen Balkendiagramm werden die Monatswerte einzeln dargestellt, im unteren Balkendiagramm sind die Monatswerte akkumuliert (Dezember 2017 zeigt das Gesamtjahresergebnis). Die Tabelle rechts dient zur Validierung der Zahlen.



Die Lösung besteht aus zwei Teilen: Einer dynamischen Dimension, und einer etwas komplexeren Formel.

Die dynamische Dimension:

=if(GetFieldSelections(Jahr,',')=Jahr,
monthname(Bestelldatum),dual(Jahr,makedate(Jahr,12,31)))

Die Formel prüft welches Jahr der User gewählt hat, und zeigt für eben dieses die Monatsnamen an. Das Dual im ELSE-Zweig stellt sicher, dass die Sortierung der Balken sinnvoll ist.

Die Chart-Formel selbst überschreibt dann mit Set Analysis die Jahresselektion, damit alle 3 Jahre angezeigt werden:

sum({<Jahr=>} Anzahl*Einzelpreis)


Ein wenig komplexer wird die Formel für das untere Barchart, weil wir die einzelnen Monate akkumulieren wollen.

if(GetFieldSelections(Jahr,',')=only(Jahr),

    rangesum(
     if(month(Bestelldatum) = 1,
             0, //Im Jänner nicht above nehmen
             above([Jahr Monat Umsatz Aggregiert])
        ),
        sum(Anzahl*Einzelpreis)
    ),
    sum({<Jahr=>} Anzahl*Einzelpreis) //nicht selektierte Jahre
)

Interessant hier, dass man in der Formeldefinition mit "Jahr Monat Umsatz Aggregiert" wieder rekursiv auf die Master Item Bezeichnungsformel zugreifen kann.

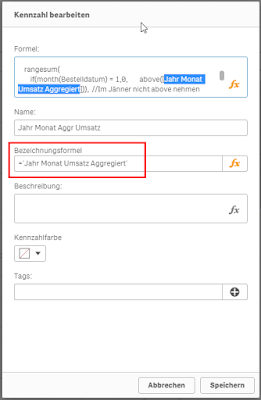

Qlik Sense Master Item
Rekursive Definition des Master Items über die "Bezeichnungsformel"


Achtung: Auf einer Qonnections hat das Qlik Scalability Team davor gewarnt, dass  dynamische Expressions mit mehr als einem Feld den Qlik Server Cache brechen. Bei sehr großen Applikationen kann es also CPU-hungrig werden! Bitte vorab testen!

Ein Beispiel für Qlik Sense findet sich hier. Für QlikView funktioniert der Trick genauso!


Qlik Sense - Dashboards (Offline) am IPhone

Mit dem Qlik Sense February 2018 Release gibt es jetzt Qlik Sense am IPhone - Online und Offline. Wer also Qlik Sense mal schnell testen möchte - einfacher war es noch nie! Unterhalb die Schritt für Schritt Anleitung!


1) Im AppStore nach "Qlik Sense Mobile suchen"


2) App Starten und den Demo Hub wählen. Für die Offline Funktionalität auf die 3 Punkte beim "Executive Dashboard" drücken.


3) Herunterladen wählen


4) Qlik Sense App wird auf das IPhone heruntergeladen


5) Offline öffnen

6) Die App-Übersicht

7) Reiter "KPI Dashboard" wählen

8) Freie Selektion in der Offline Applikation

 9) Der gesetzte Filter wird oben rechts hervorgehoben. Wechsel auf den Reiter "Sales Analysis"


10) Der Beweis: wir sind im Flugmodus ohne WLAN. Qlik Sense funktioniert komplett Offline am IPhone!

Wenn Sie Ihre eigenen Applikationen am IPhone oder am IPad bereitstellen wollen, benötigen Sie einen Qlik Sense Enterprise Server! Bei Fragen stehen wir gerne zur Verfügung!

Sparklines auf Qlik Sense KPI Dashboards

Einer meiner Lieblingsextensions ist das Climber KPI Objekt. Das Qlik Sense KPI Objekt ist OK, aber mit dem Climber Objekt hat man weit mehr Einstellungsmöglichkeiten wenn es Dashboard-Design geht.  Außerdem hat es auch ein Trendline Feature, welches man sehr schön + platzsparend für Sparklines nutzen kann!

Das Default KPI Objekt zeigt nur 2 Kennzahlen an! Ob das "Ziel" erreicht wurde oder nicht, kann man nur mit einer Farbe, aber nicht mit einem Icon untermauern. Will man außerdem einen Verlauf  über die letzten Monate anzeigen, so muss man ein extra Balken- bzw. Liniendiagramm ergänzen. Das ist nervig - und sogar gefährlich - vor allem wenn man das Responsive Design am Smartphone in Betracht zieht!

Am Computer kann man die Balken noch als Sparkline für den Umsatz nutzen..

.. am Smartphone ist das Balkendiagramm aber unterhalb der Frachtkosten-KPI

Besser klappt es mit dem Climber KPI-Objekt! Hier kann der Trend direkt im gleichen Objekt angezeigt werden! Das spart Platz am Grid und macht keine Probleme mit dem Responsive Design.

Was allerdings interessant ist, dass die Climber-Entwickler keine eigene Formel für die Sparkline bereitstellen. Man muß die gleiche Formel wie für die Kennzahl nutzen. Das macht es schwierig, wenn man:

  • Umsatz des aktuellen Monats als Kennzahl
  • Verlauf über die letzten Monat als Sparkline
darstellen will.

Mit folgender Formel kann man es aber doch schaffen:

firstsortedvalue({<Monat={"<=$(=addmonths(max(Monat),0))"}>} distinct
   aggr(nodistinct
        Sum({<Monat={"<=$(=addmonths(max(Monat),0))"}>} Anzahl*Einzelpreis)
   ,[Monat]),
-Monat,1)

Für die angedruckte Kennzahl wird also das "aktuelle"=="letzte" Monat durch firstsortedvalue geholt. Lässt man die Sparkline im Climber KPI Objekt über die Monate laufen, bekommt man in jedem Monat den korrekten Wert.

Hier die Objekte in der direkten in der Gegenüberstellung:

Links mit Default Qlik Sense Objekten - auf der rechten Seite: mit Climber KPI



Am Smartphone funktioniert das Objekt auch wunderbar, weil es eben eine gemeinsame Darstellung ist!






Das Climber KPI Objekt bietet unterschiedliche Darstellungen des Trends. Siehe unterhalb auf der rechten Seite die Möglichkeiten.



Insgesamt also eine tolle Sache. Falls jemand eine einfachere Formel findet, bitte gerne posten :-)


Die Qlik Sense Applikation finden Sie hier zum Download!
